前　　言

 感谢贵司选择本公司产品，本公司不仅给贵司提供优良的产品，而且将提供可靠的售后服务。为确保使用人员之人身安全及仪器的完好性，在使用本仪器前请充分阅览此操作手册，确实留意其使用上的注意事项。

本操作手册详细介绍此仪器之设计原理、依据标准、构造、操作规范、校正、保养、可能故障的情形及排除方法等内容。在本操作手册中如有提及之各种"试验规定"、“标准”时均只作参考用，如贵司觉得有异议请自行检阅相关标准或数据。

特别声明：

● 本操作手册不能作为向本公司提出任何要求的依据。

● 本操作手册的解释权在本公司。

一、用途与技术指标

我公司生产的YC-CP-2 型水循环抄片器，适用于造纸科研院所及造纸厂研究与实验。它把纸浆抄成纸样，然后将该纸样在我司生产的YC-KGZ 型纸样干燥器上干燥后再进行纸样物理强度的检验，鉴别纸浆原材料性能和打浆工艺规范，它的技术指标符合我国造纸物理检验设备的规定标准。

1. 抄取筒直径：φ200mm

2. 抄取筒容量：8 升

3. 不锈钢射流式自吸泵电机功率：370W/220v

4. 外形尺寸：800mm×500mm×1400mm

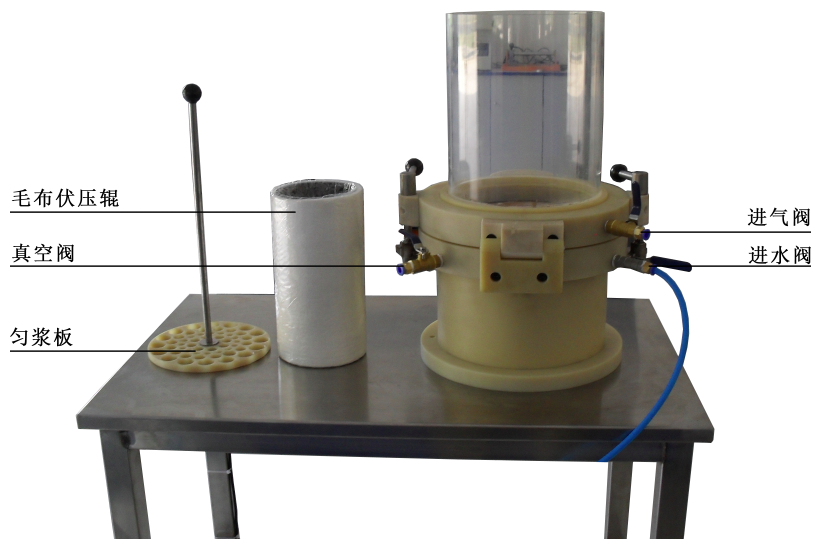

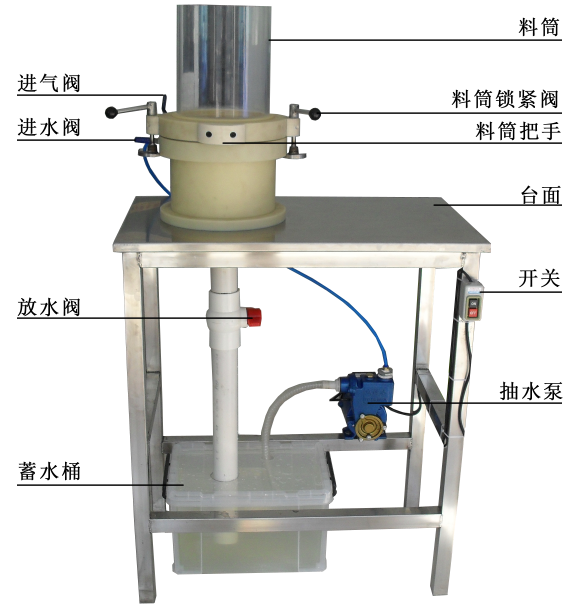

二、结构简介

YC-CP-2 型水循环抄片器结构简单，占地面积小，可随意移动等特点。该设备共由两部分组成。

1、抄取部分：采用小型水泵控制上水，压缩空气吹泡匀浆，水位自由落差，产生真空抽吸成型，纸片均匀。

2、上水泵及水箱部分：该部分由小型水泵及水箱组合而成，水箱中的水由水泵抽到抄取筒中，然后倒入纸浆，搅拌均匀后，快速打开阀门，料桶中的水落入水箱。

三、使用说明

使用前，请插好电源，将空气压缩机与进气单向阀接头接好，检查各部件有无损坏，按照顺序进行调试，步骤如下：

1、 锁紧料筒锁紧阀，关闭放水阀。

2、 放自来水进底部水箱，让水箱存水，当水箱存有一定量水后，关闭自来水。

3、 打开泵开关给抄取筒上水，当抄取筒水到位时关闭上水泵。

4、 将打散的纸浆倒入纸筒，打开进气阀吹泡匀浆，或用匀浆板手动匀浆。

5、 静止片刻，打开放水阀进行抽滤成型。

6、 开启料筒，在湿纸面上垫上滤纸或涤棉布，再盖上毛布，用压纸辊自然滚压。

7、 连同网片、湿纸、毛布一同取下，翻转磕扣在工作台面上，在湿纸上再覆盖滤纸或涤棉布、毛布，用压纸辊自然滚压，取下毛布，将湿纸和其两面的涤棉布放入YC-YZ型纸样压榨机进行压榨虑水，然后放入YC-KGZ快速干燥器内干燥成型。
